《中國醫學論壇報今日口腔》數字化助力口腔種植手術的兩條道路 發布時間：2018.07.25編輯：小迪來源：《中國醫學論壇報今日口腔》

作者：

余濤   王妙貞   劉峰

北京大學口腔醫院門診部

編者按：隨著口腔數字化產業的發展，種植手術中數字化的輔助手段越來越豐富，手術也越來越精確。兩條主要的數字化輔助道路——數字化導板和實時導航在本屆展會中備受關注。

數字化導板

目前，數字化口腔種植領域百家爭鳴，國內外的廠商都推出了數字化口腔種植方案。其中，數字化種植導板是大熱門。它可以精確地控制種植位點，手術流程固定，受人為因素影響較小。

3D打印導板

3D打印是數字化種植導板常見的加工方式。

導板設計系統   整合患者口掃/模型掃描數據和CT數據，設計導板，為術中提供精確的植入位點。

來自丹麥的3Shape Implant Studio（圖1）和瑞典的NobelClinician（圖2）一直在國內有著較高的知名度。

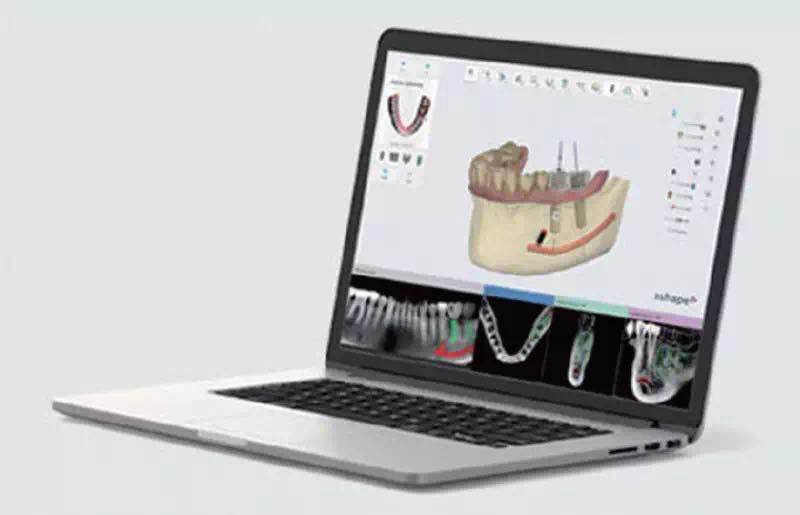

圖1  3Shape Implant Studio

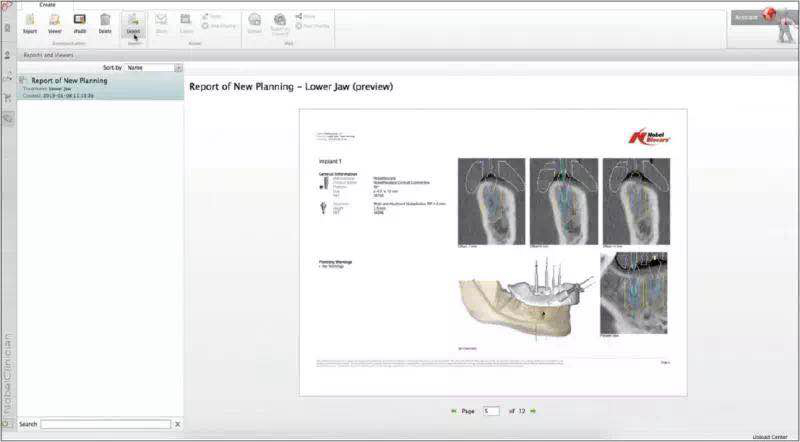

圖2  NobelClinician操作界面

福克斯醫療的Dengital 3D Implant Sys是一套非常簡便而高效的設計系統，界面簡潔，操作方便（圖3）。該軟件在輸出導板的同時，還可以輸出一個虛擬的“掃描桿”，相當于提供帶植體位置信息的模型，可以連接下游修復軟件，便于臨時修復體的設計制作。

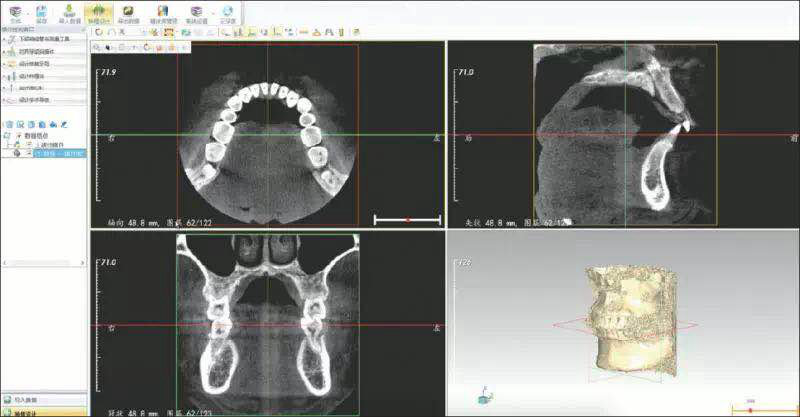

圖3  Dengital 3D Implant Sys操作界面

3D打印機

單就加工種植導板而言，采用DLP原理的打印機無疑是非常適合的。今年展會上來自全球的3D打印機琳瑯滿目，市場進入群雄逐鹿時代。

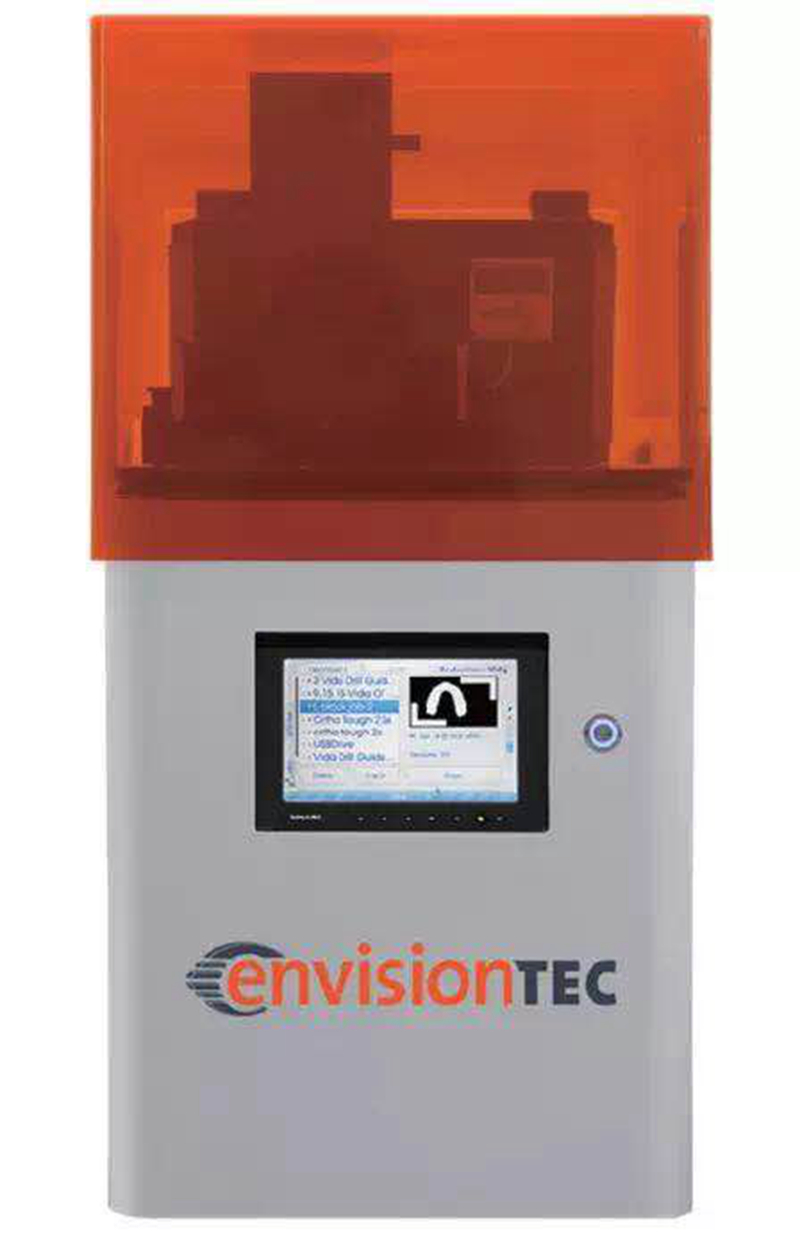

來自德國的“老牌強隊”envisionTEC的Vida HD Crown & Bridge打印機精度表現極為搶眼，XY分辨率到達了35 μm，而層厚可以控制在25 μm（圖4）。

圖4 Vida HD Crown & Bridge打印機

這些打印機兼容多種材料，除導板以外，制作工作模型、蠟型、個別托盤，甚至臨時修復體也不在話下。

除了3D打印，切削樹脂塊也是一種加工導板的方式。登士柏西諾德的瓷?？淌褂梦髦Z德CT數據，加上其自身的口掃，同樣可以設計種植導板。加工靠瓷睿刻切削，然后通過其強大的修復功能制作臨時或永久修復體。這是一套非常流暢的數字化種植解決方案，而且不需要額外購買3D打印設備或者送到加工廠制作。

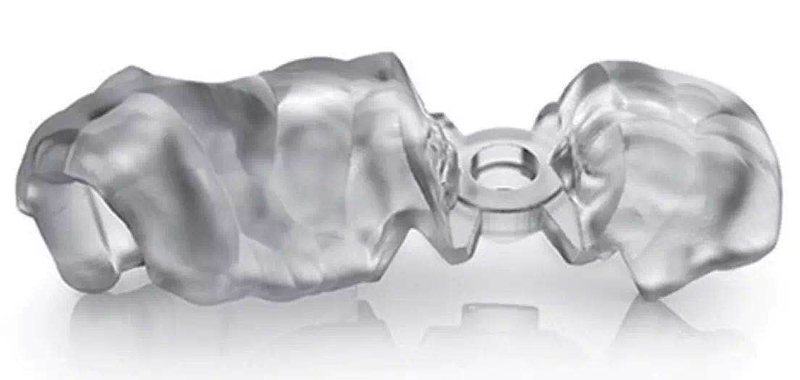

圖5  CEREC Guide 2

實時導航技術

與導板思路不同，實時導航是完全另外一種數字化種植手段。它不需要口掃或者模型掃描數據，只要在拍CT時戴上標記裝置，利用CT數據就能完成。術前準備時間很短，完全不用加工任何額外類似于導板的工具，而且術中是完全可以調整，是一種高效而靈活的方式。

蘇州迪凱爾公司的易植美口腔種植手術系統通過U型管確定CT位置，用一個固定在牙列上的參考版標定種植手機的位置，然后再將手機和CT配準到一起。

U型管

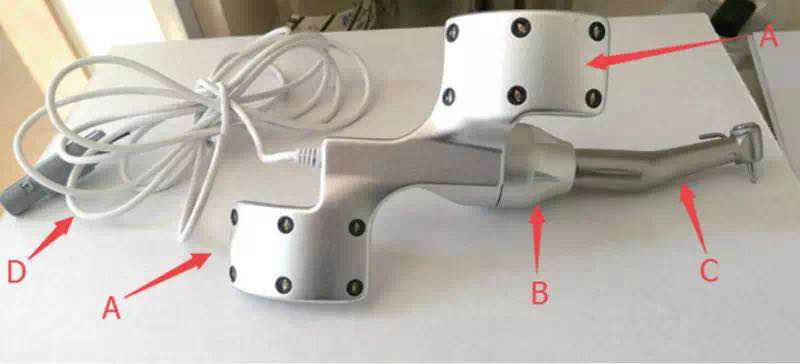

帶定位裝置的種植手機

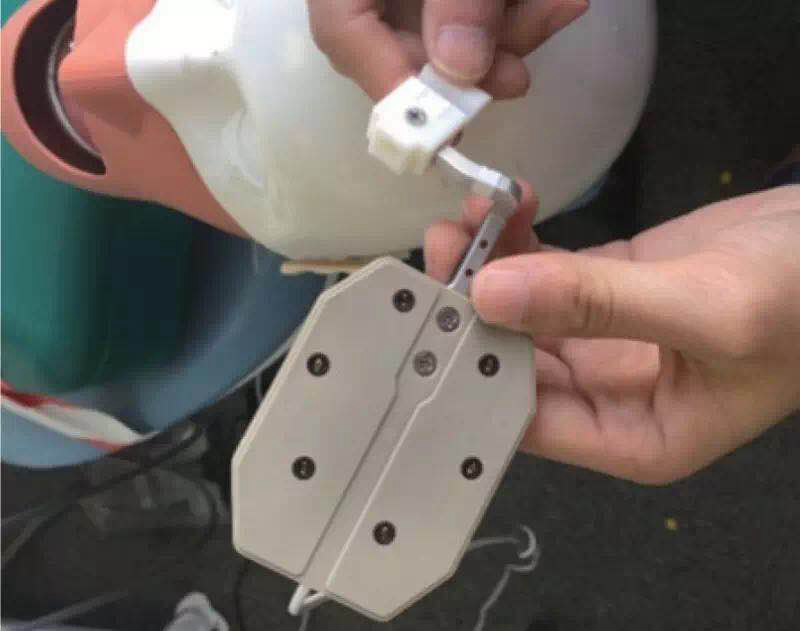

參考板

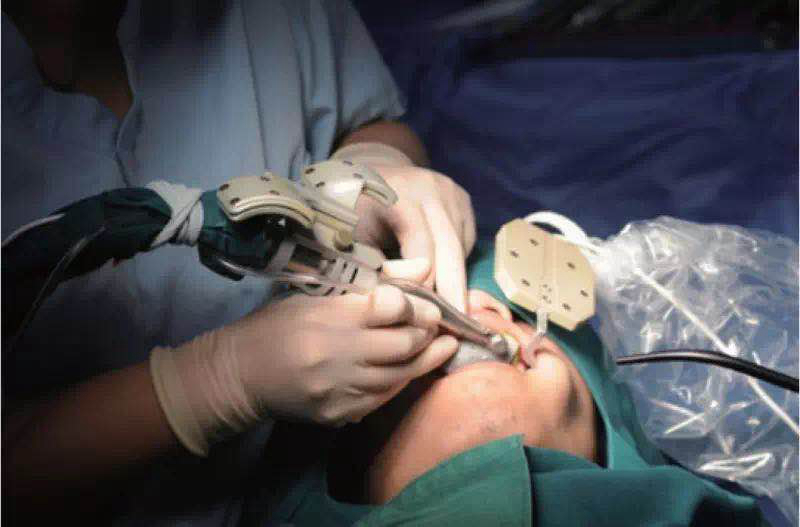

手術實景

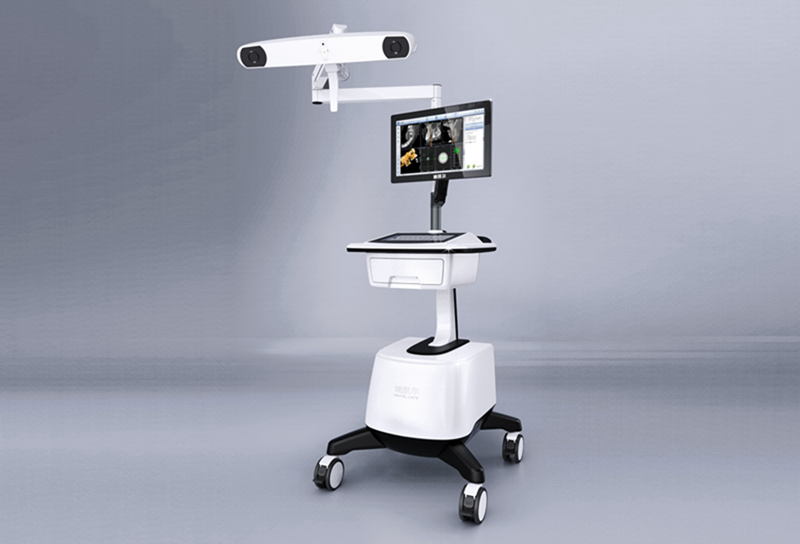

易植美導航儀

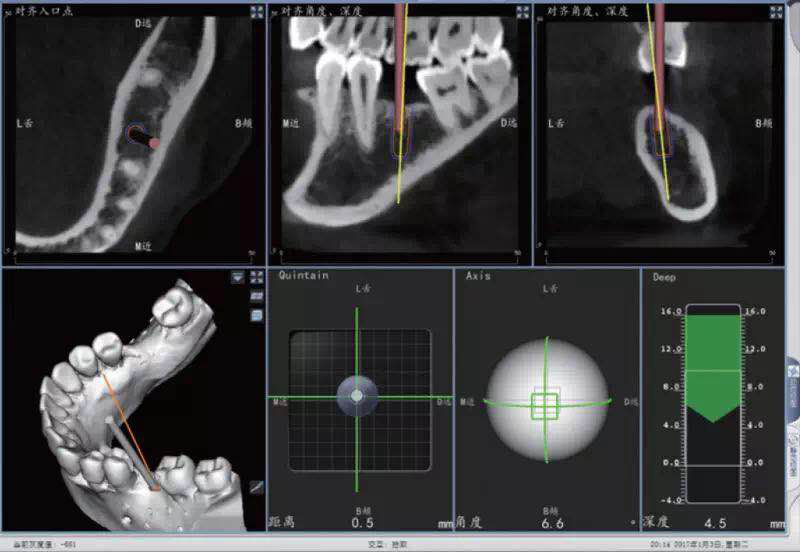

易植美實時導航界面

該系統可以在整個手術過程實時呈現患者解剖結構，全程監控種植位點、角度、深度，從而實現精確種植，在本屆展會中大放異彩。

在口腔數字化產業高速發展的強大推動下，數值化種植手段越來越豐富，精確度也越來越高。尤其是國內廠商崛起迅速，數字化種植不再依賴進口系統，正在打造中國數字化口腔種植品牌，貢獻中國力量。

組稿專家劉峰：一年一度的Sino-Dental®北京國際口腔展如期舉行，本次展會規模、面積較往年再次提高，同時展會質量也進一步提升。從醫生的角度看，展會的質量重要的兩部分內容——有吸引人的新產品新材料新設備上市，有吸引人的新技術新理念分享。作為北京展會積極的參與者，本團隊近年來一直在北京展上承擔一部分工作和任務，當然這些工作和任務也在不斷促進著團隊的成長。在本次展會前，本團隊又一次接受了“青年醫生看展會”這項任務。本系列主題是以青年醫生的視角，發掘展會上新的亮點，也為廣大觀眾、讀者梳理具發展?jié)摿Φ囊恍┘夹g(shù)和理念。

余濤，北京大學口腔醫學院博士，現就職于北京大學口腔醫院門診部綜合科。中華口腔醫學會會員、歐洲美容牙科學會會員，臨床中專注于數字化口腔修復和數字化口腔種植工作。

來自《中國醫學論壇報·今日口腔》

第217期07~08版
